多層阻抗線路板作用,線路板阻抗是什么?

文章來源: 智力創電路板     閱讀次數:2064     發表時間:2024-11-22

[導讀]:線路板阻抗,簡而言之,是電子信號在通過導體時遇到的阻力,它包括電阻、電感和電容效應的綜合影響。在PCB設計中,阻抗特指信號線對地或信號線之間的交流阻抗,主要關注的是傳輸線效應,特別是對于高速數字信號和高頻模擬信號而言,阻抗匹配變得至關重要。

線路板阻抗是什么?

阻抗,簡而言之,是電子信號在通過導體時遇到的阻力,它包括電阻、電感和電容效應的綜合影響。在PCB設計中,阻抗特指信號線對地或信號線之間的交流阻抗,主要關注的是傳輸線效應,特別是對于高速數字信號和高頻模擬信號而言,阻抗匹配變得至關重要。

理想的信號傳輸要求源端和負載端的阻抗相等,即達到阻抗匹配狀態,這樣可以最大限度地減少信號反射,保證信號質量,避免信號失真、串擾等問題。因此,PCB設計時,工程師需要根據信號類型、傳輸速度等因素計算并設計出特定的線路阻抗值,常見的有50歐姆、75歐姆等標準阻抗。

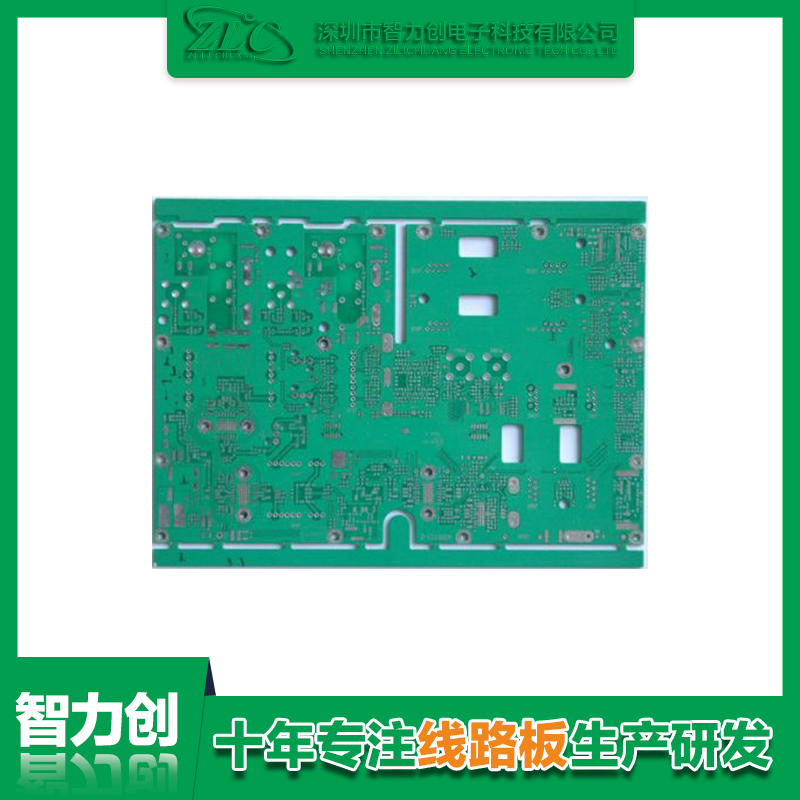

線路板

多層阻抗線路板的作用

隨著電子設備功能的日益復雜,單面板和雙面板已難以滿足需求,多層PCB應運而生。多層阻抗線路板是指具有三個或更多導電層的PCB,這些導電層通過絕緣材料分隔開,并通過過孔相互連接。在這樣的結構中,精確控制每條信號線的阻抗變得尤為重要,其作用主要體現在以下幾個方面:

提高信號完整性:通過精確控制每條信號線的阻抗,可以有效減少信號傳輸過程中的反射、串擾現象,確保信號的清晰度和穩定性,這對于高速信號傳輸至關重要。

提升電路密度:多層結構允許設計師在有限的空間內布置更多的電路,同時保持良好的信號質量,這對于小型化、高集成度的電子產品來說是一個巨大的優勢。

優化電源分配:在多層板中,可以設計專用的電源層和接地層,不僅有助于降低電源噪聲,還能為電路提供穩定的阻抗環境,進一步提高系統的穩定性和可靠性。

支持復雜設計:復雜的電子系統往往需要處理不同類型的信號,包括高速數字信號、射頻信號等,多層阻抗線路板能夠根據不同信號的特性,分別設計相應的阻抗控制策略,以滿足各種設計需求。
